Habešský studniční džbán

Habešská studna je jednou z nejdostupnějších metod, jak vybavit svůj vlastní osobní pozemek autonomním zásobováním vodou. Pomocí tradiční technologie, která se osvědčila v průběhu let, lze rychle postavit sám.

Po provedení nezbytných manipulací vlastníma rukama dostanete na svém území poměrně čistou vodu. Nemusíte si lámat hlavu hledáním páteřních sítí a připojováním se k nim.

Tak se nazývá studna malé hloubky, určená k čerpání vody z ní pomocí čerpadla. Jiným způsobem lze tuto metodu nazvat Norton nebo tubulární. Poprvé tuto metodu použili Britové v Habeši.

Na severu afrického kontinentu převládají sypké písky a stavět obvyklé vrty se šachtami, které mají dosti široký průřez, není příliš racionální a někdy dokonce nemožné. V takových studnách se stěny velmi rychle rozpadaly a časté písečné bouře přispívají ke znečištění vody.

Bylo nalezeno zajímavé řešení. Při tradiční hloubce dolu je jeho průměr co nejužší. Ve skutečnosti se již nejedná o studnu, ale o typickou studnu. Jak z něj získat vodu? Tento problém lze snadno vyřešit uspořádáním známé ruční pumpy.

Vrtání habešských studní

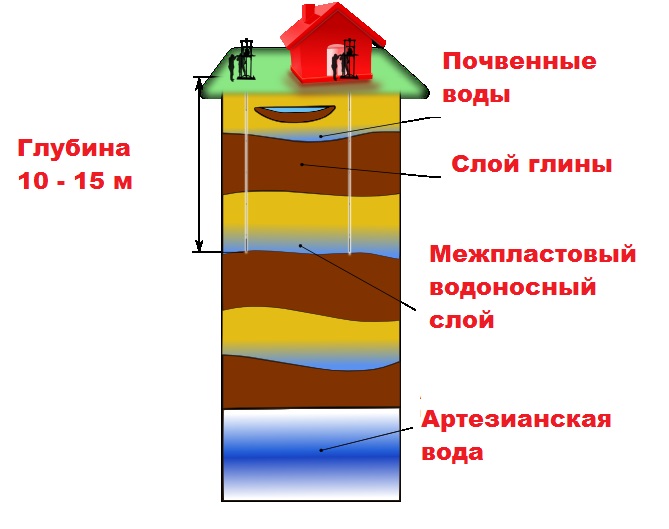

Schéma Habešské studny_půda-voda

vodonosné vrstvy

V některých případech dosahuje hloubka habešské studny 10 nebo dokonce 15 metrů. K tomu se používá úplně první vodonosná vrstva, docela čistá, umístěná nad vodotěsnou vrstvou hlíny.

Voda je zde docela čistá díky filtraci, které je vystavena, stoupá zespodu přes písčité vrstvy. Ale výrazně se liší od vody z artéské studny: před použitím je třeba ji důkladně vyčistit.

Kromě toho se musí vytlačit ze studny pomocí mechanických nebo dokonce ručních čerpadel.

Hygienické normy

Stejně jako u každého autonomního zdroje vody je třeba při uspořádání této studny dodržovat všechna hygienická pravidla. Především by se neměly nacházet v blízkosti zdrojů znečištění: skládek, odpadků a žump.

Navíc studna nevyžaduje mnoho místa. – jeho rozměry umožňují umístění v jakémkoli rohu. Je docela možné vybavit studnu uvnitř hospodářských budov nebo dokonce v suterénu obytného domu. Umístění hlavy takové studny v teplé místnosti umožní její použití po celý rok, včetně zimního času, bez obav z mrazu.

Zařízení habešské studny Zařízení habešské studny

Taková studna je mělká a úzká studna, uvnitř které je silnostěnná trubka vybavená speciálním jehlovým filtrem na jejím konci.

Plní dvojí funkci: zajišťuje průchod půdou vrtné kolony a hraje roli speciálního filtru, když dosáhne vodonosné vrstvy, čímž zabraňuje ucpání studny.

Stavba habešské studny

Materiály a zařízení

K vybudování takové studny potřebujeme vrtací kolonu. Takové vrty jsou obvykle vytvořeny ze silných ocelových trubek o průměru od palce do palce a půl. Utěsněné závitové spoje je vzájemně bezpečně spojují. Stoupání závitu by mělo být malé.

K ochraně spojů jsou na tyto segmenty nasazeny speciální spojky, o něco silnější než hlavní potrubí. Nepostradatelným prvkem takové vrtací kolony je speciální filtrační jehla.

3 typy filtrů pro habešskou studnu

Umět. To se provádí pomocí následující technologie:

  1. Pětimilimetrové otvory jsou vyrobeny v silné kovové trubce s průřezem jako hlavní sloup. Jsou uspořádány do šachovnicového vzoru tak, aby byla co nejvíce zachována celistvost potrubí.
  2. Podél této trubky jsou nosné tyče, které jsou vyrobeny z kovového drátu. Jejich účelem je vytvořit mezeru mezi vnějším vinutím a tělem trubky.
  3. Přes uvedené tyče je navinut kovový drát ve tvaru V. Celý tento uzel je primárním filtrem. Nosné tyče, tělo trubky a navinutý drát jsou vzájemně spojeny svařováním.
  4. Na konci trubky je připevněn hrot ve tvaru kopí. Jeho vnější průměr je o něco větší než průměr samotného filtru. Díky tomu se při pohybu po zemi neničí struktura filtru.
READ
Jak pěstovat jahody ze semen: venkovské triky

Perkusní vrtání habešské studny

Perkusní vrtání bylo vždy považováno za nejběžnější typ habešského vrtání studní:

Nákres stativu pro instalaci vrtačky

  1. Nejprve se vybere vhodné místo.
  2. Pak se tam udělá instalační jáma, jejíž hloubka je jeden a půl až dva metry. K tomu můžete dokonce použít základní ruční vrtačku. Otvor je nezbytný pro dosažení stabilní polohy sloupu v samém počátečním stádiu vrtání.
  3. Nad vytvořeným otvorem je instalován stativ, který může být vyroben z kovového rohu nebo odolných dřevěných tyčí.
  4. V horní části tohoto stativu je upevněn hák, na kterém je zavěšen mechanický nebo ruční naviják nebo špalík.

Gates simple and impact_scheme

Co je to perkusní vrtání? Jedná se o postupně opakované údery speciálním těžkým vřeteníkem na podvřeteník. Ten je válcovou strukturou umístěnou na samém vrcholu vrtací kolony. Vrtací kolona je zapuštěna do země, postupně se k ní připevňují další kolena pomocí spojek a závitového spojení.

Způsoby vrtání lze měnit, když procházíte různými vrstvami půdy. Protože různé vrstvy mají různé vlastnosti, lze místo jehlového vrtáku použít šroubový vrták nebo vrtací lžičku. Chcete-li však vyměnit špičku vrtáku, musíte odstranit vrtací kolonu.

Příklep se provádí až do okamžiku, kdy hrot vrtáku prorazí písčitou zvodněnou vrstvu a narazí na podložní hliněnou podložku, která je vodotěsná. Není těžké pochopit, že vrták byl v oblasti vodonosné vrstvy absorpcí vody potrubím.

Čerpadlo na proplachování habešských studní

Když jehla filtru dosáhne vodonosné vrstvy, je třeba studnu protřepat. K hlavě studny musí být připevněno čerpadlo a pod tlakem musí být voda přiváděna do hloubky. Eroduje vodonosné vrstvy a v oblasti filtrů se vytvoří dutina, která se okamžitě naplní vodou. Stavební činnosti se provádějí podle potřeby, obvykle jednou za několik let.

Uspořádání habešské studny

Po dokončení práce se studnou je konstrukcí trubka trčící ze země.

Aby se stal autonomním a plnohodnotným zdrojem zásobování vodou, měla by být provedena řada prací:

  1. Usínáme se štěrkem celý prostor u potrubí.
  2. Na vrcholu štěrku je vytvořena slepá plocha: tato betonová plošina se nachází mírně nad úrovní terénu u studny.

Tato konstrukce zabrání pronikání atmosférické vlhkosti do místa příjmu a také chrání potrubí před negativními vnějšími vlivy.

Stoupání vody z habešské studny lze provádět tradičním ručním čerpadlem namontovaným na hlavě potrubí. Pokud je místo elektrifikováno, může být tato práce značně usnadněna. Hloubka zdroje bývá malá, ke zvednutí vody stačí povrchové čerpadlo. Jeho přívodní potrubí je umístěno v potrubí k hladině vody. Na konci hadice je instalována speciální filtrační síťka.

Zajištění celoročního provozu Habešská studna

Žlutý model kesonu

Pokud plánujete používat svou habešskou studnu trvale, pak musí být odpovídajícím způsobem vybavena. Nízká teplota v horních vrstvách země je hlavním problémem při provozu studní a čerpadel v chladném počasí. Může způsobit poškození jak čerpacího zařízení, tak vodovodního potrubí.

Aby bylo potrubí a čerpadlo chráněno před zamrznutím, musí být umístěny buď ve speciálních nádobách – kesonech, nebo v místnostech s kladnou teplotou.

Role kesonu může být zakopaná kapitálová struktura (pod úrovní mrazu půdy), nebo to může být zakopaná konstrukce vyrobená z plastu nebo železa, vyrobená ve formě sudu.

READ
Jak správně zalévat keře okurky

Spodní okraj kesonu by měl být pod čárou mrazu půdy – na stejné úrovni by mělo být i vodovodní potrubí bydlení. Keson může mít další vrstvu vyrobenou z těsnicího materiálu, který se nebojí vystavení půdy. Samotné vodovodní potrubí může mít autonomní topný systém (pomocí topného kabelu), nebo mít spolehlivou izolační vrstvu.

    1. Vlastní výstavba studny i infrastruktury potřebné pro obsluhu je v silách lidí i s malými stavebními dovednostmi.
    2. Taková studna se může stát zdrojem autonomního zásobování vodou pro dům za relativně nízkou cenu.
    3. Pro domácí potřeby lze vodu použít bez úpravy, ale pro pitnou vodu musí být podrobena dodatečnému čištění.

    Habešská studna nebo Habešská studna, v některé literatuře je „jehla“ nejjednodušším typem konstrukce pro získávání vody.

    Vyznačuje se malou hloubkou (až po první zvodněnou vrstvu), snadnou výrobou a nízkou cenou. Zvažte, jak to vyvrtat vlastníma rukama.

    Klady a zápory samovrtání

    Pozitivní aspekty studny – “jehly”:

    photo49524-2

    • nejlevnější typ studní;
    • rychlost tvorby – opravdu zařídit za jeden světelný den;
    • snadnost výroby;
    • lehkost – nevyžaduje složité vrtací zařízení;
    • dlouhá životnost – při správné výrobě vydrží desítky let.

    Má habešskou studnu a vlastní nevýhody:

    • studna je uspořádána v písku – pokud se dostane do hustých vrstev nebo do kamene, může se práce zpomalit nebo úplně zastavit;
    • konstrukce vyžaduje neustálé používání – při dlouhodobém odmítání používání se může habešská studna zanést a selhat nebo vyžadovat dlouhou a složitou opravu;
    • je potřeba čerpací stanice – kvůli malému průměru potrubí se do ní nevejde ponorné čerpadlo.

    Zde je třeba poznamenat, že je možné “prorazit” studnu do hloubky až 14-16 m, ale zároveň by pracovní hloubka vodní hladiny neměla být nižší než 8,5-9,5 m.

    Je nežádoucí “prorazit” studnu s hladinou vody pod 19-21 m, protože z takové hladiny nebude možné zvednout vodu.

    Co potřebujete?

    Konstrukce “habešského” není složitá, proto nevyžaduje drahé a sofistikované vybavení. Studna může být vybavena dvěma způsoby: vrtáním nebo ražením.

    Při zhotovení studny vrtáním požadovaná sada obsahuje:

    • vrtná souprava – nejčastěji podomácku vyrobené zařízení skládající se z převodového motoru a systému zvedání a spouštění vrtačky;
    • kotevní kolíky pro připevnění vrtačky k zemi;
    • šroubový vrták s možností zvětšení délky;
    • pouzdro má také možnost přidávat díly.

    Při výběru druhé metody budete potřebovat jízdní vybavení:

    photo49524-3

    • šoková “žena” – těžký kovový polotovar klouzající po ucpané trubce;
    • „podbabok“ – svorka nošená na potrubí, na kterou bije „žena“, posunutá nahoru, když je potrubí ucpané;
    • blok nebo soubor bloků, kterými prochází lano nebo lano, pro které je zvednuta „žena“;
    • stativ, na kterém je blok upevněn.

    Hnaná “žena” může být vyrobena ve formě těžké konstrukce, sestávající z trubkového segmentu, většího než ten, který je vháněn, jednorozměrnou jednotkou. Pro zvýšení účinnosti je na takovou „ženu“ přivařeno závaží a pro jeho zvednutí jsou přivařeny boční rukojeti.

    Aby nedošlo k rozbití hlav hnaných trubek, před nasazením „ženy“ se na hnanou trubku našroubuje zesílená ochranná hlavice.

    Při volbě jiné možnosti studničního zařízení zaražením je možné technologii maximálně zjednodušit použitím pouze obyčejného perlíku pro zapuštění trubky.

    Metoda je implementována pouze v případě, že je splněno několik podmínek:

    • hladina vodonosné vrstvy je mělká (do 15 m);
    • vrtač je naprosto přesvědčen, že v celé hloubce ražby leží pouze měkké, snadno sjízdné půdy;
    • má dostatečnou fyzickou sílu;
    • je tam ochranný uzávěr pro ucpané potrubí.

    Při výběru jakéhokoli způsobu uspořádání habešské studny by sada vybavení měla obsahovat ruční čerpadlo, které je nezbytné pro primární čerpání studny.

    Jak si vybrat místo?

    Výběr místa pro habešskou studnu je nejobtížnějším bodem celého procesu. “Jehla”, ačkoli je považována za nejjednodušší, nekomplikovaný a levný typ studny “na vodu”, má jednu špatnou vlastnost – s jeho zařízením je velmi obtížné napravit jakoukoli chybu.

    Pokud vodonosná vrstva nebyla v odhadované hloubce, pak bude stažení ucpaných trubek obtížné, ve většině případů nemožné. Proto je nutné přistupovat k procesu výběru místa pro vytvoření studny co nejzodpovědněji.

    Existuje řada pokynů, s větší či menší mírou pravděpodobnosti, což vám umožní poměrně přesně určit místo výkonu práce:

    photo49524-4

    • přítomnost již fungujících studní nebo studní v okrese;
    • poblíž zvoleného místa jsou pružiny a klíče, které vycházejí na povrch;
    • v blízkosti jsou vodní objekty – potoky, přírodní rybníky, jezera, řeky;
    • nepřímé znaky – pakomáry rojící se při západu slunce nad určitým místem, přítomnost rostlin s hlubokým, kohoutkovým kořenovým systémem – vlaštovičník, šťovík koňský, podběl, lopuch;
    • pokud v nížině po východu slunce dlouhodobě přetrvávají zbytky mlhy, je 99% šance, že vodonosná vrstva v této nížině je blízko povrchu.

    Jak vrtat ručně?

    Má smysl uspořádat studnu s kesonem pro dva případy – když je hladina habešské podzemní vody v maximální hloubce pro čerpadlo, nebo když je objem spotřeby vody vysoký kdykoli během roku. Například pokud studna zásobuje několik rodin žijících po celý rok.

    Ve všech ostatních případech zařízení kesonu je dodatečným, ne vždy oprávněným nákladem. Můžete vytvořit “Abyssinian” bez kesonu. Podívejme se blíže na každou z možností.

    Hydrovrtání s kesonem

    Pokud se v procesu studia hydrogeologické situace na místě ukázalo, že je nutné udělat hlubokou studnu (více než 10-12 m), je lepší to udělat s kesonovou studnou. Chcete-li vytvořit “habešský” vrtáním s vlastními rukama, musíte nejprve připravit vše, co potřebujete.

    Materiály a nástroje:

    • vrtačka – můžete si vyrobit sami nebo pronajmout;
    • sada vrtných tyčí o celkové délce nejméně 15 m;
    • sada trubkových segmentů pláště stejné délky;
    • sada materiálů pro vytvoření kesonu – železobetonové prstence nebo dřevo 10×10 cm;
    • rezervní kapacita pro keson – objem od 500 do 1000 litrů;
    • čerpací stanice s ponornou hadicí a sáním;
    • schody pro sestup do kesonu;
    • izolace stěn a krytu kesonu;
    • dráty pro dodávku elektřiny do čerpadla;
    • kesonový ohřívač pro zimní období;
    • sada potrubí a armatur pro vodovodní potrubí od studny k odběrnému místu.

    No zařízení s kesonem probíhá v následujícím pořadí:

    1. Vykopou díru tak, aby na kryt kesonu mohla být položena vrstva izolace o tloušťce alespoň 1-1,5 m, s přihlédnutím k hloubce promrzání v oblasti. Šířka jámy by měla být taková, aby do ní mohla být umístěna samotná studna s vnější izolací jejích stěn. Tloušťka izolace je minimálně 30 cm.Ve víku studny je nutné zhotovit izolovaný poklop pro sestup do kesonu.
    2. Sestavená studna se spustí do hotové jámy nebo se vytvoří uvnitř jámy. Velikost studny by měla být taková, aby se do ní vešla čerpací stanice s rezervní nádrží, studna a vodovodní armatury, elektrický panel a ohřívač. Na jedné ze stěn studny je nutné upevnit žebřík.
    3. Před zahájením práce se do prázdné studny spustí vrtačka se sadou vrtáků a kusů pažnice.
    4. První část vrtačky (s hrotem) je instalována ve vrtačce, nad ní – první část plášťové trubky se sítkem a sacími otvory.
    5. Začněte vrtat, hladce spusťte vrták do země spolu s pláštěm.
    6. Když zůstane 15-20 cm pláště a vrtáku nad zemí, vrták se zastaví a odpojí. Voda se nalévá do “střívka”, dokud se nezačne vylévat. Vrták se zvedne do původní výšky.
    7. K částem vrtáku a trubky trčícím ze země se přišroubují následující části. Na horní část vrtačky se připevní vrtačka a pokračuje se ve vrtání s ponorem.
    8. Udělejte totéž se všemi ostatními částmi vrtáku a pouzdra.
    9. Dosažení vodonosné vrstvy se vyznačuje ostrým ulehčením práce vrtáku a stejným náhlým zmizením vody z pláště.
    10. Po dosažení této úrovně se projde dalších 1-1,5 m studny a vrtání je dokončeno. Plášťová trubka trčící ze země je upevněna a vrták se začíná odstraňovat ze studny – vrtačka se zapne pro zpětné otáčení. Po dosažení maximální výšky zdvihu vrtačky se vrtačka od ní odpojí, její horní segment se sešroubuje a po spuštění stroje se připojí ke spodnímu segmentu.
    11. Znovu zapněte stroj a zvedněte jej, přičemž vyjměte další část vrtačky.
    12. Operace se opakuje, dokud není odstraněn poslední kus vrtáku.
    13. Ruční čerpadlo je připojeno k uvolněné horní části „pouzdra“ a studna je čerpána, přičemž se odstraňuje voda mimo keson, dokud z čerpadla nezačne vytékat čistá voda.
    14. Po příjmu čisté vody je ruční čerpadlo odpojeno, veškeré potřebné vybavení je spuštěno do kesonu, namontováno a připojeno.
    15. Provedou zkušební zařazení a připevní kesonové zařízení na vodovodní řád, zprovozní celý vodovodní systém.

    Při instalaci plášťové trubky musí být všechny její části sešroubovány k sobě co nejpevněji pomocí klempířských těsnění (len, kabel, kouřová páska atd.). To je nutné, aby se přes stěny “pouzdra” nedostala do studny “vrchní voda” nebo jakákoliv kontaminace.

    Ruční výroba bez kesonu

    V tomto případě potřebujete:

    • vrtačka s vrtáky;
    • kryt;
    • ponorná hadice;
    • ruční pumpa;
    • benzínka;
    • napájecí zdroj nebo palivo pro vrtací stroj;
    • klempířské prvky.

    Zvažte celý proces krok za krokem:

    1. Na zvoleném místě je instalována a upevněna vrtačka, je připraveno vše potřebné.
    2. Připevněte první část vrtáku a první část pláště.
    3. Zapněte stroj a plynule spusťte vrták s trubkou do vrtané studny.
    4. Ponechte trubky a vrták 15-20 cm nad povrchem, odpojte stroj a přišroubujte následující díly, připojte k nim vrtačku a opakujte operaci, dokud nevstoupí do vodonosné vrstvy.
    5. Jdou další 1-1,5 m hloubky studny a začnou odstraňovat vrták z “pouzdra”.
    6. Po sejmutí vrtáku se na pažnicovou trubku připevní ruční čerpadlo a ručně se spustí čerpání studny.

    Další akce závisí na způsobu použití studny – při používání studny pouze v létě a v malých objemech ponechte ruční pumpu na místě a použijte ji. Pokud potřebujete hodně vody, pak ji můžete změnit na povrchovou čerpací stanici s ponornou hadicí.

    Při velkých objemech spotřeby v celoročním režimu proveďte následující:

    1. Od pažnicové trubky k základové stěně budovy je vykopán výkop 10-15 cm hluboký pod úrovní zamrznutí půdy.
    2. Položte přívod vody a zaveďte jej do budovy.
    3. Odřízněte přebytečnou část plášťové trubky, vložte do ní ponornou hadici se zpětným ventilem umístěným v nejnižším bodě hadice a připojte ji k přívodu vody.
    4. Uvnitř budovy, v místě výstupu vodovodu na povrch, je instalována čerpací stanice a celý vodovod je naplněn vodou.
    5. Proveďte zkušební čerpání, dokud množství odčerpané vody nepřekročí naplněný objem.
    6. Současně se pod tlakem kontroluje kvalita spojení spojů přívodu vody ve výkopu – pokud nejsou zjištěny žádné nedostatky, výkop se zasype.

    Habešské vrtné místo je zasypáno – vrt je připraven k provozu.

    Jak to udělat sami bez vybavení?

    Při vytváření studny bez zařízení se používá metoda jízdy.

    K tomu připravte potřebné materiály a nástroje:

    • kusy hnané trubky – ocel, o průměru nejméně 1½ palce, které (s výjimkou první) mají závit na obou stranách;
    • první segment – na jednom konci je nainstalován kuželový hrot z tvrdé slitiny, nad ním je instalována filtrační síťka a pod ní jsou po celé ploše vyvrtány sací otvory v šachovnicovém vzoru – na druhém konci – a vlákno;
    • nárazový hrot – našroubovaný na horní hranu hnaného segmentu, tvrdokovový hrot, který chrání konec trubky před zlomením;
    • hnací “žena” – těžký polotovar klouzající po ucpané trubce nebo jednoduché perlík;
    • běžná zahradní vrtačka;
    • ruční pumpa.

    Tvůrčí proces Habešská studna bez vybavení:

    photo49524-7

    1. Ve zvoleném místě je vegetační vrstva odstraněna na ploše 1 m² s hloubkou „do hlíny“.
    2. Ve středu místa se zahradním vrtákem vyvrtá otvor do maximální možné hloubky a nalije se do něj voda.
    3. První sekce potrubí je instalována ve středu jámy tak, aby byl zajištěn maximální „dosah“ nahoru pohánějící „ženy“ nebo švihu perlíku.
    4. Zarazí trubku do země, ponechají 10-15 cm délky trubky nad povrchem, odstraní ochrannou špičku, nalijí vodu do ucpané trubky, dokud nepřeteče, našroubují druhou část trubky a zabalí „ochranu“ do jejího horní. Druhý segment je hodnocen stejným způsobem jako první.
    5. Podle zavedené metody jsou zbývající části potrubí ucpané, dokud nevstoupí do zvodnělé vrstvy – to lze pocítit ostrým reliéfem v průběhu potrubí a mizením vody v něm.
    6. Ucpěte potrubí na dalších 1-1,5 m a zastavte práci. Z potrubí se našroubuje ochranný hrot a na něj se připevní ruční pumpa.
    7. Studna se čerpá, dokud se neobjeví čistá voda – „habešský“ je připraven.
    8. Další kroky jsou podobné jako u metody vrtání.

    Jak zkontrolovat kvalitu vody?

    Vodu ze studny, která má sloužit pro technické potřeby nebo zavlažování, nelze kontrolovat – její kvalita bude dostatečná.

    Pokud se plánuje používání vody lidmi, musí být plně zkontrolováno. To dokážou pouze specializované laboratoře.licencované nebo akreditované státem.

    Provoz a údržba

    Vykořisťování „habešského“ spočívá v jeho neustálém používání. Studna nevyžaduje žádnou zvláštní údržbu. Jedinou podmínkou je příprava na zimu.

    Pokud se studna nepoužívá v zimě, musí být čerpadlo odstraněno, potrubí uzavřeno zátkou a samotná studna by měla být co nejvíce izolována. Na jaře, před použitím, bude možná nutné studnu znovu přečerpat.

    Video k tématu článku

    Udělej si sám Habešská studna, video návod:

    Závěr

    Shrneme-li, můžeme dojít k závěru, že při výrobě „habešského“ vlastníma rukama není žádný zvláštní problém – stačí jasně dodržovat všechny pokyny.

    READ
